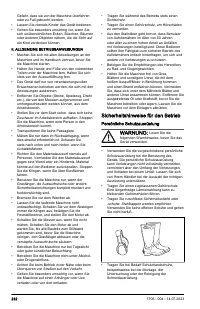

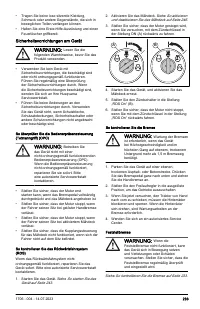

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können. • Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Pro...

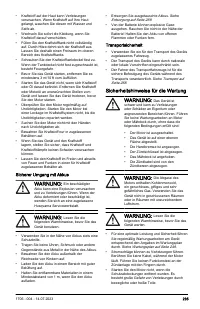

• Kraftstoff auf der Haut kann Verletzungen verursachen. Wenn Kraftstoff auf Ihre Haut gelangt, waschen Sie diesen mit Wasser und Seife ab. • Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten. • Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitze dehnt sich der Kr...

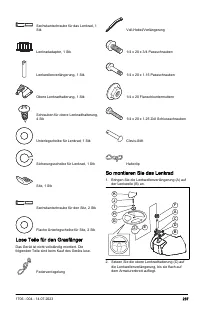

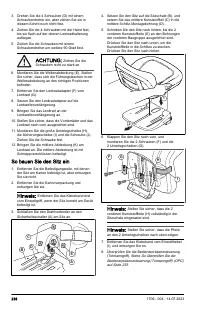

3. Drehen Sie die 4 Schrauben (D) mit einem Schraubendreher ein, aber ziehen Sie sie in diesem Schritt noch nicht fest. 4. Ziehen Sie die 4 Schrauben mit der Hand fest, bis sie flach auf der oberen Lenkradhalterung aufliegen. 5. Ziehen Sie die Schrauben mit einem Schraubendreher um weitere 90 Grad f...

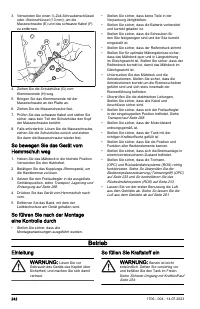

3. Verwenden Sie einen ½-Zoll-Schraubenschlüssel oder -Steckschlüssel (13 mm), um die Masseschraube (E) und das schwarze Kabel (F) zu entfernen. E H F G 4. Ziehen Sie die Schutzhülse (G) vom Klemmenende (H) weg. 5. Bringen Sie das Klemmenende mit der Masseschraube an der Platte an. 6. Ziehen Sie die...

ACHTUNG: Verwenden Sie immer den richtigen Kraftstofftyp. Die Verwendung eines falschen Kraftstoffs führt zu Schäden am Gerät. • Verwenden Sie den richtigen Kraftstofftyp. Siehe Technische Daten auf Seite 269. Weitere Informationen zum Kraftstoff finden Sie in der Motor-Betriebsanleitung des Motorhe...

ACHTUNG: Wenn die Umgebungstemperatur unter 40° F (4° C) liegt, müssen Sie den Motor 1 Minute im Leerlauf laufen lassen, bevor Sie das Gerät in Betrieb nehmen. Dadurch läuft das Getriebe warm. Stellen Sie sicher, dass das Bremspedal vollständig freigegeben ist. So starten Sie den Motor, wenn der Akk...

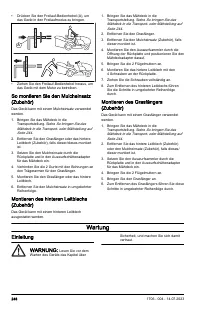

• Drücken Sie den Freilauf-Bedienhebel (A), um das Gerät in den Freilaufmodus zu bringen. A • Ziehen Sie den Freilauf-Bedienhebel heraus, um das Gerät mit dem Motor zu betreiben. So montieren Sie den Mulcheinsatz (Zubehör) Das Gerät kann mit einem Mulcheinsatz verwendet werden.1. Bringen Sie das Mäh...

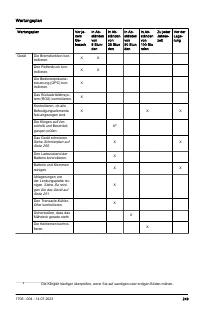

Wartungsplan Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Gerät Die Bremsfunktion kon- trollieren. X X Den Reifendruck kon- trollieren. X X Die...

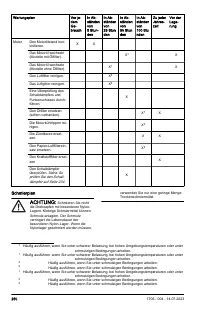

Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Motor Den Motorölstand kon- trollieren. X X Das Motoröl wechseln (Modelle mit Ölfilter). X 1 X Das...

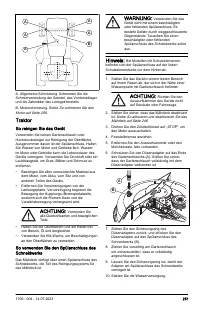

A A B A A A A. Allgemeine Schmierung. Schmieren Sie die Schmierverbindung der Spindel, das Vorderradlager und die Zahnräder des Lenkgetriebeteils.B. Motorschmierung. Siehe So schmieren Sie den Motor auf Seite 259. Traktor So reinigen Sie das Gerät Verwenden Sie keinen Gartenschlauch oder Hochdruckre...

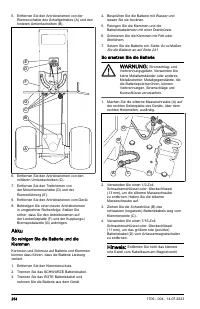

5. Entfernen Sie den Antriebsriemen von der Riemenscheibe des Schaltgetriebes (A) und den hinteren Umlenkscheiben (B). A B C G F D E 6. Entfernen Sie den Antriebsriemen von den mittleren Umlenkscheiben (C). 7. Entfernen Sie den Treibriemen von der Motorriemenscheibe (D) und der Riemenführung (E). 8....

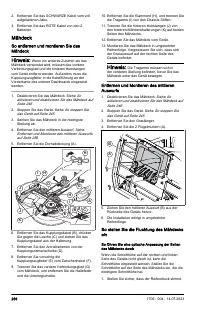

2. Entfernen Sie das SCHWARZE Kabel vom voll aufgeladenen Akku. 3. Entfernen Sie das ROTE Kabel von den 2 Batterien. Mähdeck So entfernen und montieren Sie das Mähdeck Hinweis: Wenn ein anderes Zubehör als das Mähdeck verwendet wird, müssen das vordere Verbindungsglied und die hinteren Hubstangen vo...

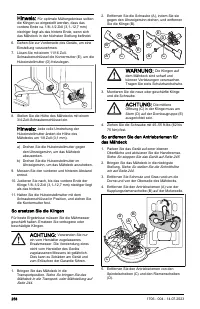

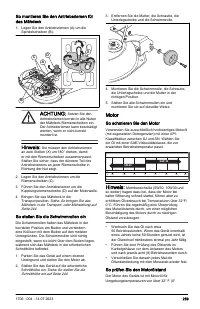

So montieren Sie den Antriebsriemen für das Mähdeck 1. Legen Sie den Antriebsriemen (A) um die Spindelscheiben (B). B C D X X A C ACHTUNG: Setzen Sie den Antriebsriemen korrekt in alle Nuten der Mähdeck-Riemenscheiben ein. Der Antriebsriemen kann beschädigt werden, wenn er nicht korrekt montiert ist...

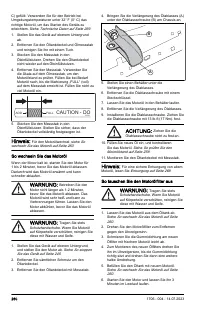

C) gefüllt. Verwenden Sie für den Betrieb bei Umgebungstemperaturen unter 32° F (0° C) das richtige Motoröl, um das Starten des Geräts zu erleichtern. Siehe Technische Daten auf Seite 269. 1. Stellen Sie das Gerät auf ebenem Untergrund ab. 2. Entfernen Sie den Öltankdeckel und Ölmessstab und reinige...

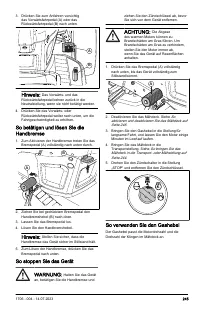

b) Drücken Sie das Rückwärtspedal ganz in die Rückwärtsposition und halten Sie es fünf Sekunden lang gedrückt, bevor Sie es loslassen. 6. Schalten Sie den Motor aus und betätigen Sie die Handbremse. 7. Setzen Sie den Freilaufregler in die eingekuppelte Position. Siehe Transport auf Seite 268. 8. Set...

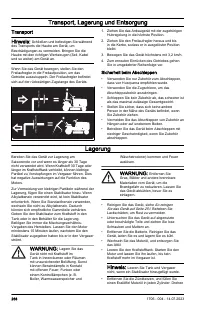

Transport, Lagerung und Entsorgung TransportHinweis: Schließen und befestigen Sie während des Transports die Haube am Gerät, um Beschädigungen zu vermeiden. Bringen Sie die Haube mit den richtigen Werkzeugen (Seil, Kabel und so weiter) am Gerät an. Wenn Sie das Gerät bewegen, stellen Sie den Freilau...

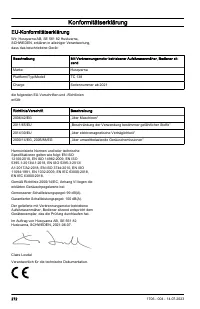

Konformitätserklärung EU-Konformitätserklärung Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das beschriebene Gerät: Beschreibung Mit Verbrennungsmotor betriebener Aufsitzrasenmäher, Bediener sit- zend Marke Husqvarna Plattform/Typ/Modell TC 138 Charge ...
