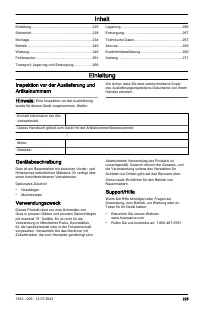

Inhalt Einleitung.............................................................. 225Sicherheit.............................................................. 228Montage................................................................ 234Betrieb..............................................................

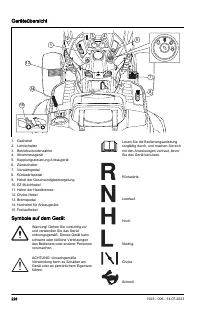

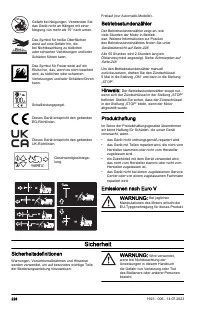

Seite 6 - Sicherheit; Sicherheitsdefinitionen

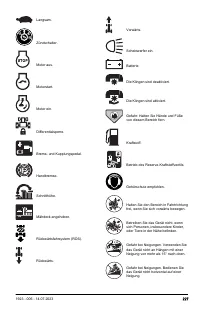

Gefahr bei Neigungen. Verwenden Sie das Gerät nicht an Hängen mit einer Neigung von mehr als 15° nach unten. Das Symbol für heiße Oberflächen weist auf eine Gefahr hin, die bei Nichtbeachtung zu tödlichen oder schweren Verletzungen und/oder Schäden führen kann. Das Symbol für Feuer weist auf ein Ris...

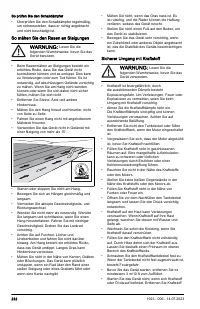

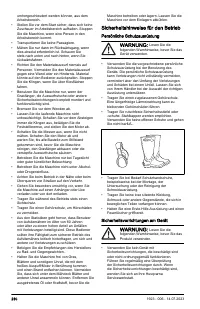

Seite 8 - Sicherheitshinweise für den Betrieb; Persönliche Schutzausrüstung

umhergeschleudert werden können, aus dem Arbeitsbereich. • Stellen Sie vor dem Start sicher, dass sich keine Zuschauer im Arbeitsbereich aufhalten. Stoppen Sie die Maschine, wenn eine Person in den Arbeitsbereich kommt. • Transportieren Sie keine Passagiere.• Mähen Sie nur dann im Rückwärtsgang, wen...

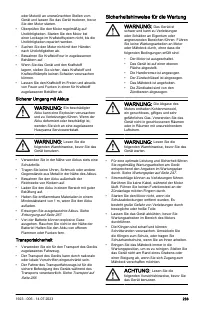

Seite 11 - Sicherheitshinweise für die Wartung

oder Motoröl an unerwünschten Stellen vom Gerät und lassen Sie das Gerät trocknen, bevor Sie den Motor starten. • Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten. Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden. • Suchen Sie den Mot...

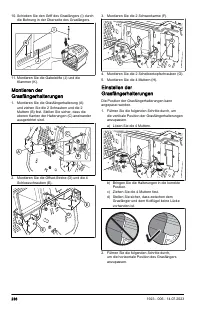

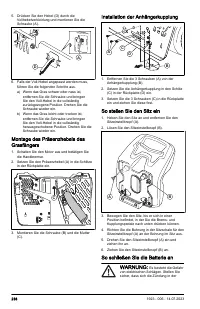

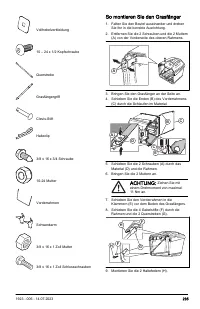

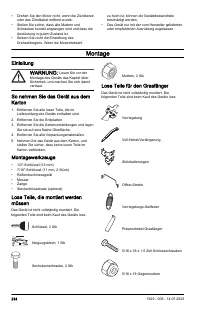

Seite 13 - So montieren Sie den Grasfänger

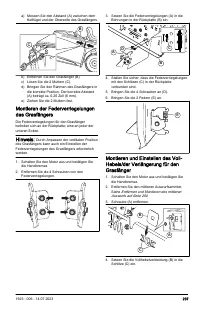

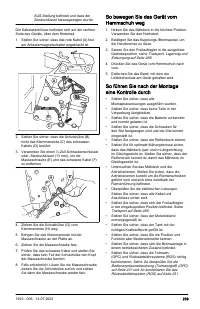

Vollhebelverkleidung 10 – 24 x 1/2 Kopfschraube Querstrebe Grasfängergriff Clevis-Stift Halteclip 3/8 x 16 x 3/4 Schraube 10-24 Mutter Vorderrahmen Schwenkarm 3/8 x 16 x 1 Zoll Mutter 3/8 x 16 x 1 Zoll Schlossschrauben So montieren Sie den Grasfänger 1. Falten Sie den Beutel auseinander und drehen S...

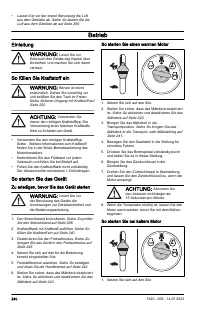

Seite 18 - Betrieb; Einleitung; Zu erledigen, bevor Sie das Gerät starten

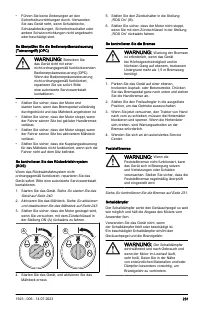

• Lassen Sie vor der ersten Benutzung die Luft aus dem Getriebe ab. Siehe So lassen Sie die Luft aus dem Getriebe ab auf Seite 260. Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So füllen Sie Kraftstoff ein WARNUNG: Ben...

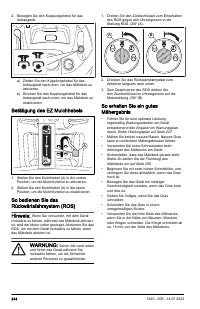

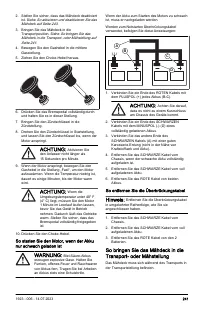

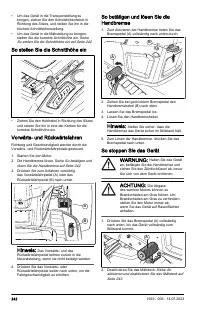

Seite 19 - So bringen Sie das Mähdeck in die

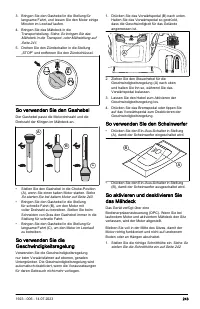

2. Stellen Sie sicher, dass das Mähdeck deaktiviert ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck auf Seite 243. 3. Bringen Sie das Mähdeck in die Transportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 241. 4. Bewegen Sie den Gashebel in die mitt...

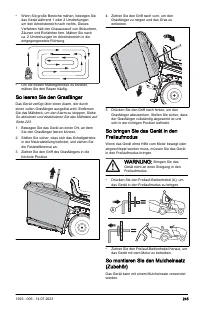

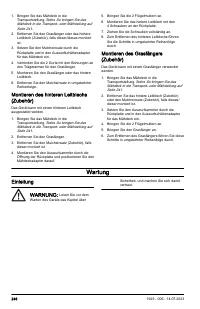

Seite 24 - Wartung

1. Bringen Sie das Mähdeck in die Transportstellung. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 241. 2. Entfernen Sie den Grasfänger oder das hintere Leitblech (Zubehör), falls dieser/dieses montiert ist. 3. Setzen Sie den Mulcheinsatz durch die Rückplatte und in d...

Seite 25 - Wartungsplan

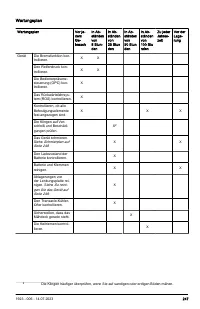

Wartungsplan Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Gerät Die Bremsfunktion kon- trollieren. X X Den Reifendruck kon- trollieren. X X Die...

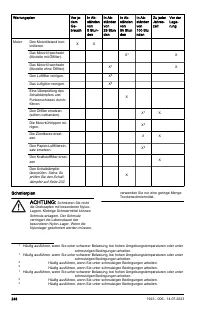

Seite 26 - Schmierplan

Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Motor Den Motorölstand kon- trollieren. X X Das Motoröl wechseln (Modelle mit Ölfilter). X 1 X Das...

Seite 27 - Traktor; So reinigen Sie das Gerät

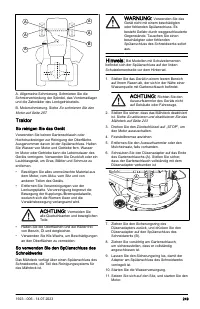

A A B A A A A. Allgemeine Schmierung. Schmieren Sie die Schmierverbindung der Spindel, das Vorderradlager und die Zahnräder des Lenkgetriebeteils.B. Motorschmierung. Siehe So schmieren Sie den Motor auf Seite 257. Traktor So reinigen Sie das Gerät Verwenden Sie keinen Gartenschlauch oder Hochdruckre...

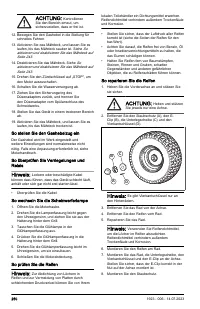

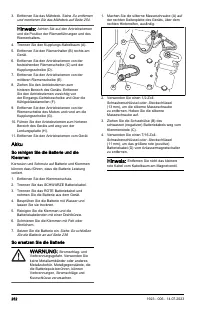

Seite 30 - Akku; So reinigen Sie die Batterie und die

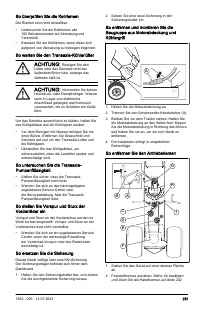

3. Entfernen Sie das Mähdeck. Siehe So entfernen und montieren Sie das Mähdeck auf Seite 254. Hinweis: Achten Sie auf den Antriebsriemen und die Position der Riemenführungen und des Riemenhalters. 4. Trennen Sie den Kupplungs-Kabelbaum (A).5. Entfernen Sie den Riemenhalter (B) rechts am Gerät. 6. En...

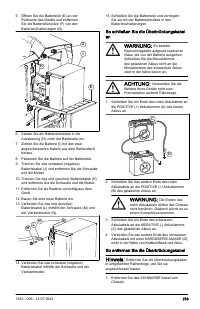

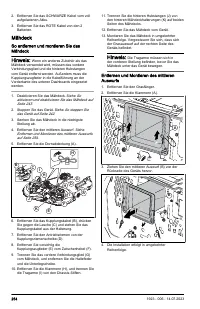

Seite 32 - Mähdeck; So entfernen und montieren Sie das

2. Entfernen Sie das SCHWARZE Kabel vom voll aufgeladenen Akku. 3. Entfernen Sie das ROTE Kabel von den 2 Batterien. Mähdeck So entfernen und montieren Sie das Mähdeck Hinweis: Wenn ein anderes Zubehör als das Mähdeck verwendet wird, müssen das vordere Verbindungsglied und die hinteren Hubstangen vo...

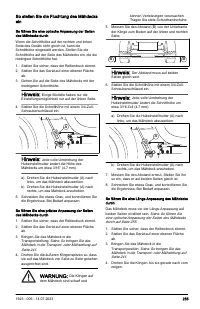

Seite 35 - So schmieren Sie den Motor

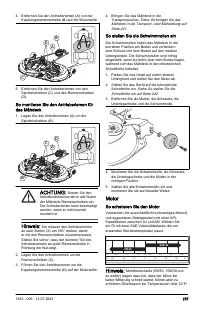

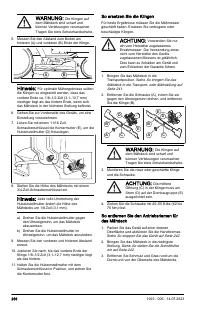

4. Entfernen Sie den Antriebsriemen (A) von der Kupplungsriemenscheibe (B) auf der Motorwelle. A C B D 5. Entfernen Sie den Antriebsriemen von den Spindelscheiben (C) und den Riemenscheiben (D). So montieren Sie den Antriebsriemen für das Mähdeck 1. Legen Sie den Antriebsriemen (A) um die Spindelsch...

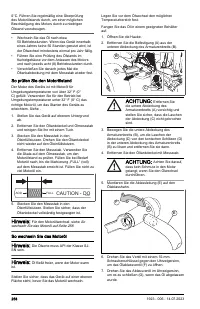

Seite 36 - So prüfen Sie den Motorölstand; So wechseln Sie das Motoröl

0°C. Führen Sie regelmäßig eine Überprüfung des Motorölstands durch, um einer möglichen Beschädigung des Motors durch zu niedrigen Ölstand vorzubeugen. • Wechseln Sie das Öl nach etwa 50 Betriebsstunden. Wenn das Gerät innerhalb eines Jahres keine 50 Stunden genutzt wird, ist der Ölwechsel mindesten...

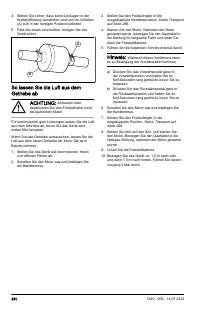

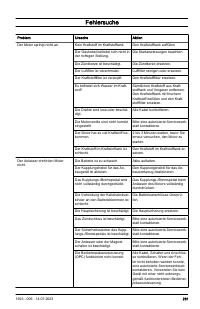

Seite 39 - Fehlersuche

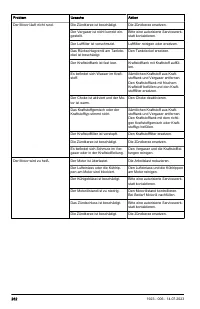

Fehlersuche Problem Ursache Aktion Der Motor springt nicht an. Kein Kraftstoff im Kraftstofftank. Den Kraftstofftank auffüllen Der Gashebel befindet sich nicht in der richtigen Stellung. Die Startanweisungen beachten. Die Zündkerze ist beschädigt. Die Zündkerze ersetzen. Der Luftfilter ist verschmut...

Seite 44 - Transport, Lagerung und Entsorgung; Sicherheit beim Abschleppen; Lagerung

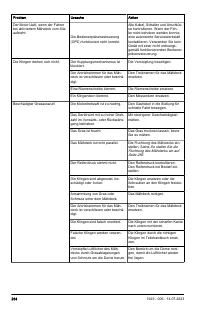

Problem Ursache Aktion Der Motor stoppt, wenn Sie versu- chen, rückwärts zu fahren. Das Rückwärtsfahrsystem (ROS) ist nicht aktiviert. Das Rückwärtsfahrsystem (ROS) aktivieren. Siehe So bedienen Sie das Rückwärtsfahrsystem (ROS) auf Seite 244. Transport, Lagerung und Entsorgung TransportHinweis: Sch...

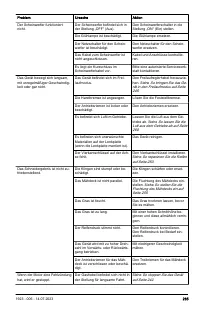

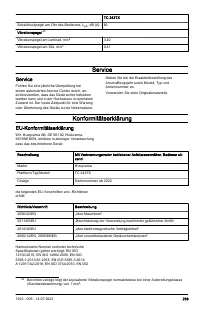

Seite 47 - Konformitätserklärung; EU-Konformitätserklärung

TC 242TX Schalldruckpegel am Ohr des Bedieners, L pA , dB (A) 80 Vibrationspegel 24 Vibrationspegel am Lenkrad, m/s 2 3,40 Vibrationspegel am Sitz, m/s 2 0,41 Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher...
