Husqvarna Z454X - Bedienungsanleitung

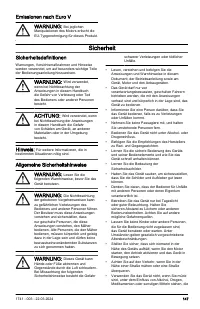

Seite 12 - Emissionen nach Euro V; Sicherheit; Sicherheitsdefinitionen

Emissionen nach Euro V WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung für dieses Produkt. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wir...

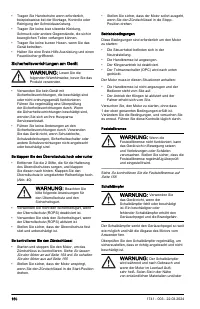

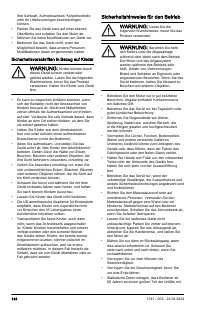

Seite 13 - Sicherheitshinweise für den Betrieb

Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können. • Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab. • Nehmen Sie keine Modifikationen am Gerät vor.• Bedienen Sie das Gerät nicht, wenn die Möglichkeit besteht, dass an...

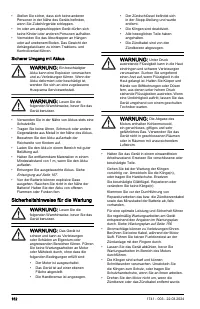

Seite 17 - Sicherheitshinweise für die Wartung

• Stellen Sie sicher, dass sich keine anderen Personen in der Nähe des Geräts befinden, wenn Sie Zubehörgeräte schleppen. • Im oder am abgeschleppten Gerät dürfen sich keine Kinder oder anderen Personen aufhalten. • Vermeiden Sie das Abschleppen an Hängen oder auf unebenem Boden. Das Gewicht der Anh...

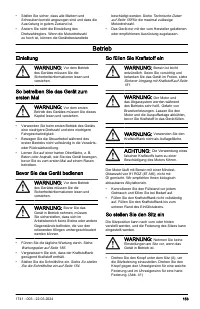

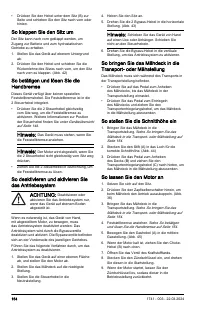

Seite 18 - Betrieb

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist. • Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Gerätebestandteile beschädigt werden. Siehe Technische Daten auf Seite 168...

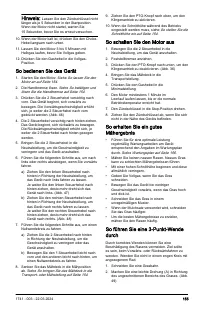

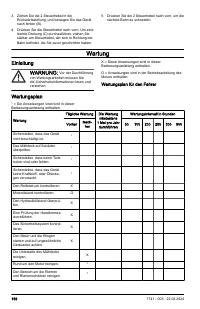

Seite 21 - Wartung; Einleitung

3. Ziehen Sie die 2 Steuerhebel in die Rückwärtsstellung, und bewegen Sie das Gerät nach hinten (B). 4. Drücken Sie die Steuerhebel nach vorn. Um eine leichte Drehung (C) durchzuführen, ziehen Sie stärker am Steuerhebel, der sich in Richtung der Bahn befindet, die Sie zuvor geschnitten haben. 5. Drü...

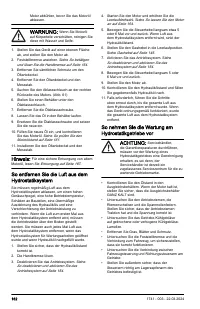

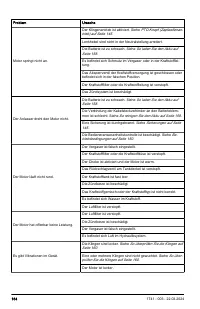

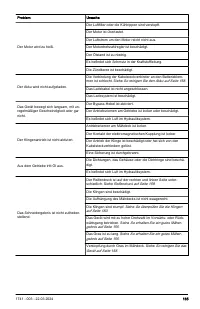

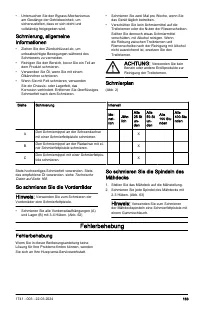

Seite 28 - Fehlerbehebung

• Untersuchen Sie den Bypass-Mechanismus am Gestänge der Getriebeeinheit, um sicherzustellen, dass er sich dreht und vollständig freigegeben wird. Schmierung, allgemeine Informationen • Ziehen Sie den Zündschlüssel ab, um unbeabsichtigte Bewegungen während des Schmierens zu vermeiden. • Reinigen Sie...

Seite 31 - Transport, Lagerung und Entsorgung; Lagerung

Transport, Lagerung und Entsorgung Transport • Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen. • Laden Sie das Gerät rückwärts auf zugelassene Rampen mit einem maximalen Steigungswinkel von...

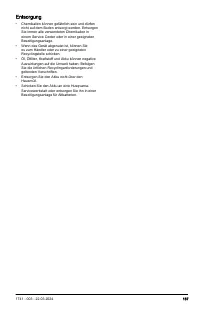

Seite 32 - Entsorgung

Entsorgung • Chemikalien können gefährlich sein und dürfen nicht auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Beseitigungsanlage. • Wenn das Gerät abgenutzt ist, können Sie es zum Händler oder zu einer geeigneten Rec...

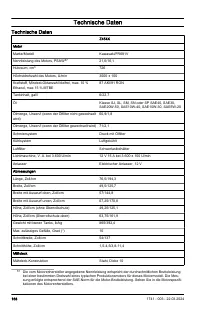

Seite 33 - Technische Daten

Technische Daten Technische Daten Z454X Motor Marke/Modell Kawasaki/FR691V Nennleistung des Motors, PS/kW 57 21,6/16,1 Hubraum, cm 3 726 Höchstdrehzahl des Motors, U/min 3000 ± 100 Kraftstoff, Mindest-Oktanzahl bleifrei, max. 10 % Ethanol, max 15 % MTBE 87 AKI/91 RON Tankinhalt, gal/l 6/22,7 Öl Klas...

Seite 35 - Batterieladezeiten

Batterieladezeiten STD-Batterie Ladestatus Ungefähre Ladezeit * bis zur vollen Ladung bei 80° F / 26° C 60 Maximale Rate bei: 50 A 30 A 20 A 10 A 12,6 V 100 % Vollständig aufgeladen 12,4 V 75 % 20 min 35 min 48 min 90 min 12,2 V 50 % 45 min 75 min 95 min 180 min 12,0 V 25 % 65 min 115 min 145 min 28...

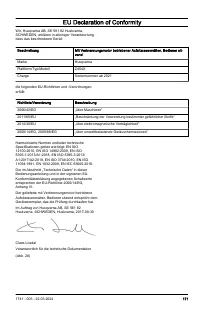

Seite 36 - EU Declaration of Conformity

EU Declaration of Conformity Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das beschriebene Gerät: Beschreibung Mit Verbrennungsmotor betriebener Aufsitzrasenmäher, Bediener sit- zend Marke Husqvarna Plattform/Typ/Modell Z454X Charge Seriennummer ab 202...
