Husqvarna TS 138L - Anleitungen

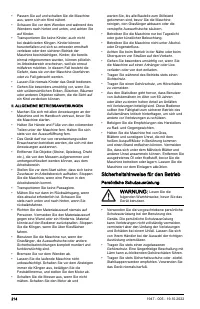

• Tragen Sie Handschuhe wenn erforderlich, beispielsweise bei der Montage, Kontrolle oder Reinigung der Schneidausrüstung. • Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können. • Halten Sie eine Erste-Hilfe-Ausrüstung und einen F...

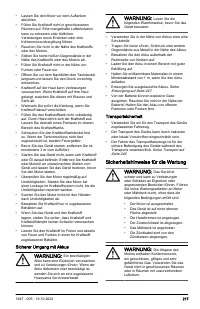

• Lassen Sie den Motor vor dem Auftanken abkühlen. • Füllen Sie Kraftstoff nicht in geschlossenen Räumen auf. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen. • Rauchen Sie nicht in der Nähe des Kraftstoffs oder d...

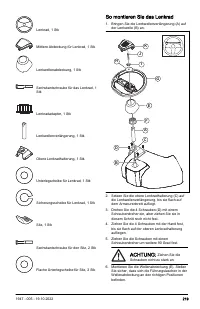

Lenkrad, 1 Stk Mittlere Abdeckung für Lenkrad, 1 Stk Lenkwellenabdeckung, 1 Stk Sechskantschraube für das Lenkrad, 1 Stk Lenkradadapter, 1 Stk Lenkwellenverlängerung, 1 Stk Obere Lenkradhalterung, 1 Stk Unterlegscheibe für Lenkrad, 1 Stk Sicherungsscheibe für Lenkrad, 1 Stk Sitz, 1 Stk Sechskantschr...

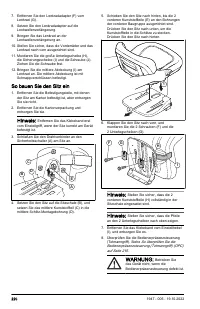

7. Entfernen Sie den Lenkradadapter (F) vom Lenkrad (G). 8. Setzen Sie den Lenkradadapter auf die Lenkwellenverlängerung. 9. Bringen Sie das Lenkrad an der Lenkwellenverlängerung an. 10. Stellen Sie sicher, dass die Vorderräder und das Lenkrad nach vorn ausgerichtet sind. 11. Montieren Sie die große...

6. Tragen Sie Vaseline auf die Batteriekabel auf, um Korrosion zu vermeiden. 7. Senken Sie die Sitzschale oder die Motorabdeckung wieder ab. So bewegen Sie das Gerät vom Hemmschuh weg 1. Heben Sie das Mähdeck in die höchste Position. Verwenden Sie den Hubhebel. 2. Betätigen Sie das Kupplungs-/Bremsp...

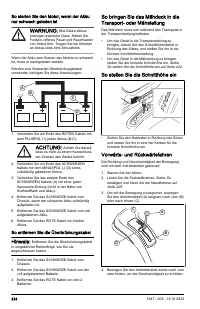

So starten Sie den Motor, wenn der Akku nur schwach geladen ist WARNUNG: Blei-Säure-Akkus erzeugen explosive Gase. Halten Sie Funken, offenes Feuer und Rauchwaren von Akkus fern. Tragen Sie bei Arbeiten an Akkus stets eine Schutzbrille. Wenn der Akku zum Starten des Motors zu schwach ist, muss er na...

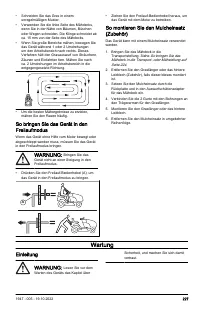

• Schneiden Sie das Gras in einem unregelmäßigen Muster. • Verwenden Sie die linke Seite des Mähdecks, wenn Sie in der Nähe von Bäumen, Büschen oder Wegen schneiden. Die Klinge schneidet ab ca. 15 mm von der Seite des Mähdecks. • Wenn Sie große Bereiche mähen, bewegen Sie das Gerät während 1 oder 2 ...

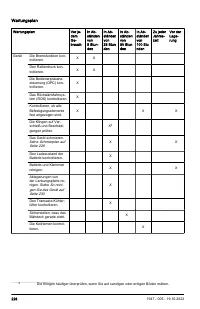

Wartungsplan Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Gerät Die Bremsfunktion kon- trollieren. X X Den Reifendruck kon- trollieren. X X Die...

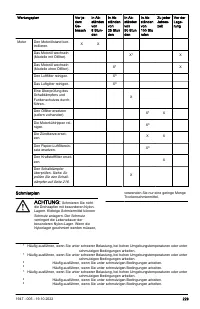

Wartungsplan Vor je- dem Ge- brauch In Ab- ständen von 8 Stun- den In Ab- ständen von 25 Stun den In Ab- ständen von 50 Stun den In Ab- ständen von 100 Stu nden Zu jeder Jahres- zeit Vor der Lage- rung Motor Den Motorölstand kon- trollieren. X X Das Motoröl wechseln (Modelle mit Ölfilter). X 1 X Das...

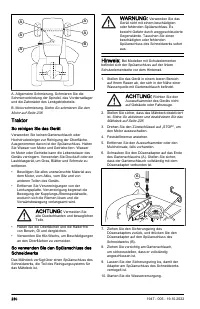

A A B A A A A. Allgemeine Schmierung. Schmieren Sie die Schmierverbindung der Spindel, das Vorderradlager und die Zahnräder des Lenkgetriebeteils.B. Motorschmierung. Siehe So schmieren Sie den Motor auf Seite 238. Traktor So reinigen Sie das Gerät Verwenden Sie keinen Gartenschlauch oder Hochdruckre...

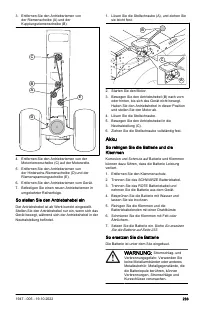

3. Entfernen Sie den Antriebsriemen von der Riemenscheibe (A) und der Kupplungsriemenscheibe (B). C B A E D 4. Entfernen Sie den Antriebsriemen von der Motorriemenscheibe (C) auf der Motorwelle. 5. Entfernen Sie den Antriebsriemen von der Hinterachs-Riemenscheibe (D) und der Riemenspannungsscheibe (...

Mähdeck So entfernen und montieren Sie das Mähdeck Hinweis: Wenn ein anderes Zubehör als das Mähdeck verwendet wird, müssen das vordere Verbindungsglied und die hinteren Hubstangen vom Gerät entfernt werden. Außerdem muss die Kupplungszugfeder in die Kabelführung an der Vorderkante des unteren Dashb...

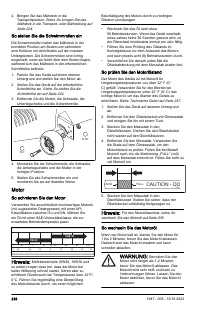

4. Bringen Sie das Mähdeck in die Transportposition. Siehe So bringen Sie das Mähdeck in die Transport- oder Mähstellung auf Seite 224. So stellen Sie die Schwimmrollen ein Die Schwimmrollen halten das Mähdeck in der korrekten Position am Boden und verhindern eine Kollision mit dem Boden auf den mei...

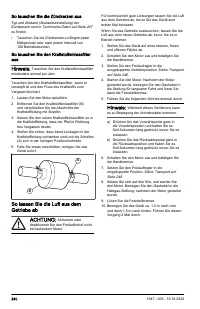

So tauschen Sie die Zündkerzen aus Typ und Abstand (Abstandseinstellung) der Zündkerzen sind in Technische Daten auf Seite 247 zu finden.• Tauschen Sie die Zündkerzen zu Beginn jeder Mähperiode oder nach jedem Intervall von 100 Betriebsstunden. So tauschen Sie den Kraftstoffeinlassfilter aus Hinweis...

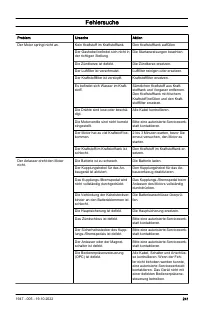

Fehlersuche Problem Ursache Aktion Der Motor springt nicht an. Kein Kraftstoff im Kraftstofftank. Den Kraftstofftank auffüllen Der Gashebel befindet sich nicht in der richtigen Stellung. Die Startanweisungen beachten. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Luftfilter ist verschmutzt. ...

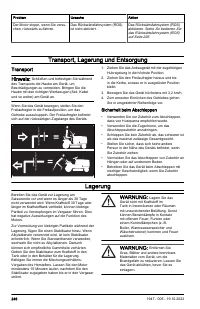

Problem Ursache Aktion Der Motor stoppt, wenn Sie versu- chen, rückwärts zu fahren. Das Rückwärtsfahrsystem (ROS) ist nicht aktiviert. Das Rückwärtsfahrsystem (ROS) aktivieren. Siehe So bedienen Sie das Rückwärtsfahrsystem (ROS) auf Seite 226. Transport, Lagerung und Entsorgung TransportHinweis: Sch...

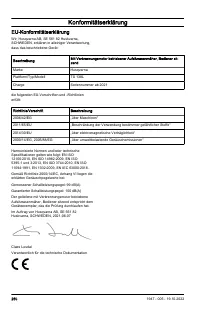

Konformitätserklärung EU-Konformitätserklärung Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, erklären in alleiniger Verantwortung, dass das beschriebene Gerät: Beschreibung Mit Verbrennungsmotor betriebener Aufsitzrasenmäher, Bediener sit- zend Marke Husqvarna Plattform/Typ/Modell TS 138L Charge...
